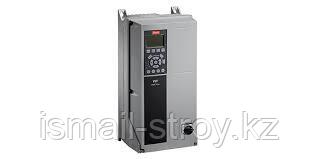

Преобразователь частоты VLT® HVAC FC 102: Полное руководство

Описание преобразователя

Преобразователь частоты VLT® HVAC FC 102 – это современное решение для управления системами отопления, вентиляции и кондиционирования воздуха (HVAC). Он разработан для оптимизации работы оборудования, обеспечения энергоэффективности и надежности. Благодаря своим передовым технологиям и многофункциональности, этот преобразователь частоты подходит для широкого спектра применений в сфере промышленности и коммерческого использования.

Преобразователь частоты VLT® HVAC FC 102 является неотъемлемой частью управления двигателями, обеспечивая плавное регулирование частоты вращения и контроль над мощностью в зависимости от конкретных требований. Это устройство помогает снизить нагрузку на оборудование, что ведет к увеличению срока службы и уменьшению эксплуатационных расходов.

Основные технические характеристики

Мощность и подключение

• Мощность преобразователя: 1,1 кВт / 1,5 л.с.
• Напряжение сети: 380-460 В, трехфазное
• Корпус: IP 20 (шасси), что означает защиту от проникновения твердых частиц
• Фильтрация ВЧ-помех: Установлен улучшенный фильтр А1/B для защиты от электромагнитных помех, что делает этот преобразователь пригодным для установки в местах с высоким уровнем электромагнитного загрязнения.

Управление и интерфейсы

• Панель управления: Цифровая панель NLCP, которая обеспечивает интуитивно понятный интерфейс для настройки и мониторинга всех рабочих параметров.
• Поддержка сетевого подключения: В данной модели отсутствуют сетевые опции, однако возможны опциональные дополнения в зависимости от конфигурации системы.
• Программное обеспечение: Поставляется с последней версией стандартного программного обеспечения, поддерживающего полный набор функций для управления HVAC системами.

Функции безопасности и управления

• Режим работы без тормозного транзистора: Это позволяет обеспечить плавное торможение двигателя без необходимости установки дополнительных компонентов.
• Покрытие печатной платы: Без дополнительного покрытия плат PCB, что делает преобразователь экономически выгодным решением для стандартных условий эксплуатации.
• Защита двигателя: Класс защиты IP 20 обеспечивает достаточную защиту в условиях нормальной эксплуатации, однако для экстремальных условий могут потребоваться дополнительные защитные меры.

Физические характеристики

• Габариты устройства:
  • Высота: 268 мм
  • Ширина: 90 мм
  • Глубина: 205 мм
• Масса нетто: 4,41 кг, что делает этот преобразователь удобным для монтажа даже в ограниченном пространстве.

Преимущества использования

Экономия энергоресурсов

Благодаря использованию передовой технологии управления частотой вращения двигателя, VLT® HVAC FC 102 помогает снизить потребление электроэнергии до 50%, что особенно актуально в крупных промышленных системах HVAC. Автоматическое регулирование скорости вращения двигателя в зависимости от нагрузки снижает количество пусковых токов, что продлевает срок службы оборудования и уменьшает затраты на его обслуживание.

Надежность и долговечность

VLT® HVAC FC 102 разработан с использованием надежных компонентов, что делает его устойчивым к скачкам напряжения и другим непредвиденным воздействиям. Высококачественные материалы корпуса и отсутствие излишне сложных компонентов повышают его эксплуатационную долговечность. Долгий срок службы и стабильная работа в жестких условиях эксплуатации делают этот преобразователь идеальным выбором для систем HVAC.

Гибкость и многофункциональность

Преобразователь частоты VLT® HVAC FC 102 может быть использован в различных системах: от вентиляционных установок до насосных станций. Это универсальное решение, позволяющее управлять широким спектром оборудования, снижая зависимость от конкретных условий и обеспечивая гибкость при установке. Настройка режимов работы позволяет адаптировать устройство к различным потребностям системы, делая его полезным как для коммерческих зданий, так и для крупных промышленных комплексов.

Минимальная стоимость владения

Преобразователь VLT® HVAC FC 102 отличается низкими эксплуатационными затратами. Экономия на электроэнергии, высокая надежность и длительный срок службы обеспечивают минимальные затраты на обслуживание и ремонт. Кроме того, устройство поддерживает дистанционное управление и мониторинг, что помогает оперативно отслеживать состояние системы и снижать затраты на персонал.

Особенности эксплуатации

Интеллектуальная система управления

Одним из ключевых преимуществ преобразователя VLT® HVAC FC 102 является возможность гибкого и автоматического управления работой систем отопления, вентиляции и кондиционирования. Встроенные алгоритмы позволяют динамически регулировать скорость вращения двигателя в зависимости от текущей нагрузки, тем самым обеспечивая стабильную и экономичную работу системы.

Совместимость с современными системами автоматизации

Преобразователь поддерживает интеграцию с различными системами автоматизации зданий (BMS). Это позволяет интегрировать его в более сложные системы управления, обеспечивая централизованное управление всей инфраструктурой здания. Такая гибкость делает его отличным выбором для современных умных зданий.

Безопасность и защита

Преобразователь частоты VLT® HVAC FC 102 оснащен множеством функций безопасности, которые обеспечивают защиту как самого устройства, так и подключенного оборудования. Это включает защиту от перегрева, перегрузки по току, а также защиту от кратковременных скачков напряжения.

Заключение

Преобразователь частоты VLT® HVAC FC 102 – это надежное и эффективное решение для управления системами HVAC. Он позволяет существенно снизить эксплуатационные расходы, улучшить управляемость и повысить безопасность систем вентиляции, отопления и кондиционирования воздуха. Благодаря универсальности и гибкости настроек, этот преобразователь может быть использован в различных областях, начиная от простых жилых зданий и заканчивая сложными промышленными комплексами.

Вопросы и ответы

1. Можно ли использовать преобразователь частоты VLT® HVAC FC 102 в насосных системах?
Да, преобразователь может быть использован для управления насосами в системах водоснабжения и отопления, что делает его универсальным решением для HVAC систем.

2. Требуется ли дополнительное оборудование для работы преобразователя?
Нет, для стандартных условий эксплуатации не требуется дополнительного оборудования. Однако в зависимости от специфики системы могут потребоваться дополнительные компоненты, такие как тормозной транзистор или сетевой интерфейс.

3. Как долго прослужит преобразователь частоты VLT® HVAC FC 102?
Благодаря высококачественным материалам и надежным компонентам, срок службы устройства составляет несколько десятков лет при условии регулярного технического обслуживания и соблюдения условий эксплуатации.

Информация о продукте



Масса брутто		5 kg
Вес нетто		4.41 kg
Volume		19.867 l
Европейский Товарный Номер		5702427330474

VLT® HVAC DRIVE FC 100 SERIES

Просмотр продукта (перекл.)	GLBL	Международный (стандартный)
Группа изделий	FC-	Преобразователь частоты
Серия	102	VLT® HVAC FC100
Номинальная мощность	P1K1	1,1 кВт / 1,5 л.с.
Фазы	T	Трехфазный
Mains Voltage	4	~380-460 В
Корпус	E20	IP 20/ Шасси
Фильтр ВЧ-помех	H1	улучш. РЧ фильтр (А1/B)
Тормоз транзистор - останов	X	Без тормозного транзистора
Панель управления	N	Цифр. панель упр-ния NLCP
Покрытие печатной платы	X	Без доп. покрытия плат PCB
Опция сетевого питания	X	без сетевой опции
Адаптация А	X	Стандартные кабель вводы
Адаптация В	X	Без адаптации B
Версия ПО	SXXX	Посл. версия станд. ПО
Программное обеспечение, язык	X	Стандартный пакет языков
Опция A	AX	без опции
Опция В	BX	без опции В
C0 Option MCO	CX	Без опции С0
Опция C1	X	Без опции C1
ПО для опции С	XX	Без доп. програм. обесп.
Опция D	DX	без опции D
Типоразмер	A2	A2
Каталог продукции	NO_VIEW	NO VIEW
Типовой код, часть 1		FC-102P1K1T4E20H1XNX
Типовой код, часть 2		XXXSXXXXAXBXCXXXXDX
Мощн.110 %(норм.перегруз)[кВт]		1.1
Высота [мм]		268,0
Ширина б/опций д/гнезда C [мм]		90,0
Ширина с двумя опц.д/гн.C [мм]		150,0
Глубина [мм]		205,0
Глубина с опц. д/гн. A/B [мм]		220,0
кВА		2.08
Потери мощн.,норм.перегруз[Вт]		58
Потери мощн.,норм.перегруз[Вт]		58
Непрерыв.ток(норм.перегруз)[A]		3
Прерыв.ток (норм.перегруз) [A]		3.3
Непрерыв.ток(норм.перегруз)[A]		2.7
Прерыв.ток (норм.перегруз) [A]		2.97
Расчетная масса брутто [кг]		4.9
Расчетная масса нетто [кг]		4.6
Изготовитель	ERR01	Невозм. определить изготовит.
Рекомендуемый завод	ERR01	Невозм. определить изготовит.
Код модели 01		FC-102P1K1T4E20H1XNX
Код модели 02		XXXSXXXXAXBXCXXXXDX
Recommended Plant		ERR01
