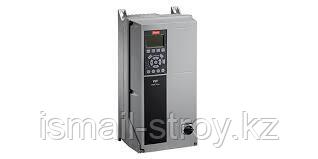

Преобразователь частоты VLT® HVAC FC 102 1,5 кВт

Описание устройства

Преобразователь частоты VLT® HVAC FC 102 на 1,5 кВт / 2,0 л.с. предназначен для систем отопления, вентиляции и кондиционирования воздуха (HVAC). Это устройство разрабатывалось для обеспечения оптимального управления электродвигателями в различных применениях, связанных с водоснабжением, водоотведением и контролем климата. Внедрение преобразователя частоты позволяет значительно сократить эксплуатационные расходы и увеличить энергоэффективность системы.

Основные характеристики

Электрические параметры

• Мощность: 1,5 кВт (2,0 л.с.)
• Фазность: Трехфазный
• Диапазон напряжений: ~380-460 В
• Класс защиты: IP 20 (шасси)

Системы фильтрации и защиты

• РЧ фильтр: Базовый РЧ фильтр (А2), который обеспечивает защиту от высокочастотных помех, снижая уровень электромагнитных помех и улучшая работу оборудования.
• Тормозной транзистор: Отсутствует, что позволяет избежать ненужных дополнительных компонентов, при этом обеспечивая плавную работу системы без резких изменений скорости.

Управление

• Панель управления: В данной модели панель управления LCP отсутствует, однако её можно установить дополнительно, если требуется более удобный контроль параметров работы.
• Программное обеспечение: Преобразователь поставляется с последней версией стандартного программного обеспечения, что обеспечивает стабильную и надежную работу с возможностью обновления.

Функциональные возможности

Экономия энергии и надежность

VLT® HVAC FC 102 способствует значительной экономии энергии благодаря возможности точного управления частотой вращения двигателей в зависимости от нагрузки. Это позволяет оптимизировать работу системы, снижая энергозатраты до 50% по сравнению с традиционными методами управления.

Гибкость настроек

Преобразователь частоты может использоваться в различных системах HVAC, начиная от вентиляционных установок и заканчивая сложными насосными станциями. Благодаря гибкости настроек, система может адаптироваться под конкретные нужды проекта, что делает его универсальным для различных применений.

Защита и надежность

VLT® HVAC FC 102 оснащен улучшенными функциями защиты, включая защиту от перегрева, скачков напряжения и коротких замыканий. Это гарантирует долговечность и надежность работы оборудования даже в сложных условиях эксплуатации.

Преимущества

• Минимальная стоимость владения: Преобразователь частоты VLT® HVAC FC 102 отличается длительным сроком службы, низкими эксплуатационными расходами и минимальной потребностью в обслуживании.
• Многофункциональность: Может использоваться в различных системах HVAC и водоснабжения.
• Простота установки и управления: Благодаря простоте настройки и широким возможностям интеграции, преобразователь легко внедряется в уже существующие системы управления зданиями (BMS).

Технические характеристики

• Масса нетто: 3,82 кг
• Масса брутто: 4,41 кг
• Габариты:
  • Высота: 268 мм
  • Ширина: 90 мм
  • Глубина: 205 мм
• Мощность: 1,5 кВт
• Непрерывный ток (нормальная перегрузка): 4,1 А
• Прерывистый ток (нормальная перегрузка): 4,51 А
• Потери мощности (нормальная перегрузка): 62 Вт

Преимущества использования

Повышение энергоэффективности

Преобразователь частоты VLT® HVAC FC 102 разработан для работы в системах, где критично эффективное использование энергии. Благодаря использованию передовых технологий управления скоростью двигателя, устройство может адаптировать работу системы в зависимости от текущей нагрузки, что существенно снижает потребление электроэнергии и эксплуатационные расходы.

Безопасность и надежность

Устройство обладает всеми необходимыми функциями защиты для обеспечения безопасной и стабильной работы, включая защиту от перегрева, перегрузки по току и коротких замыканий. Это снижает риск поломок оборудования и увеличивает его срок службы.

Гибкость применения

Преобразователь может быть адаптирован для работы в различных условиях. Он поддерживает гибкую настройку параметров, что делает его подходящим для различных систем HVAC, начиная от небольших коммерческих объектов и заканчивая крупными промышленными установками.

Заключение

VLT® HVAC FC 102 — это надежное и энергоэффективное решение для управления системами HVAC. Преобразователь частоты 1,5 кВт предлагает широкие возможности настройки, гибкость и высокую надежность, что делает его отличным выбором для различных применений в сфере отопления, вентиляции и кондиционирования воздуха.

Вопросы и ответы

1. Можно ли использовать преобразователь частоты VLT® HVAC FC 102 в системах водоснабжения?
Да, этот преобразователь предназначен для использования как в системах отопления и вентиляции, так и в системах водоснабжения и водоотведения.

2. Как можно управлять устройством без панели управления?
Без панели управления преобразователь можно контролировать через подключение к системе управления здания (BMS) или с помощью внешних интерфейсов и программного обеспечения.

3. Какой уровень защиты от электромагнитных помех имеет это устройство?
Устройство оснащено базовым РЧ фильтром (А2), который обеспечивает защиту от электромагнитных помех и стабильную работу в электромагнитно загруженных средах.

Информация о продукте



Масса брутто		4.41 kg
Вес нетто		3.82 kg
Volume		19.867 l
Европейский Товарный Номер		5702427320031

VLT® HVAC DRIVE FC 100 SERIES

Просмотр продукта (перекл.)	GLBL	Международный (стандартный)
Группа изделий	FC-	Преобразователь частоты
Серия	102	VLT® HVAC FC100
Номинальная мощность	P1K5	1,5 кВт / 2,0 л.с.
Фазы	T	Трехфазный
Mains Voltage	4	~380-460 В
Корпус	E20	IP 20/ Шасси
Фильтр ВЧ-помех	H2	базовый РЧ фильтр (А2)
Тормоз транзистор - останов	X	Без тормозного транзистора
Панель управления	X	Без панели управления LCP
Покрытие печатной платы	X	Без доп. покрытия плат PCB
Опция сетевого питания	X	без сетевой опции
Адаптация А	X	Стандартные кабель вводы
Адаптация В	X	Без адаптации B
Версия ПО	SXXX	Посл. версия станд. ПО
Программное обеспечение, язык	X	Стандартный пакет языков
Опция A	AX	без опции
Опция В	BX	без опции В
C0 Option MCO	CX	Без опции С0
Опция C1	X	Без опции C1
ПО для опции С	XX	Без доп. програм. обесп.
Опция D	DX	без опции D
Типоразмер	A2	A2
Каталог продукции	NO_VIEW	NO VIEW
Типовой код, часть 1		FC-102P1K5T4E20H2XXX
Типовой код, часть 2		XXXSXXXXAXBXCXXXXDX
Мощн.110 %(норм.перегруз)[кВт]		1.5
Высота [мм]		268,0
Ширина б/опций д/гнезда C [мм]		90,0
Ширина с двумя опц.д/гн.C [мм]		150,0
Глубина [мм]		205,0
Глубина с опц. д/гн. A/B [мм]		220,0
кВА		2.84
Потери мощн.,норм.перегруз[Вт]		62
Потери мощн.,норм.перегруз[Вт]		62
Непрерыв.ток(норм.перегруз)[A]		4.1
Прерыв.ток (норм.перегруз) [A]		4.51
Непрерыв.ток(норм.перегруз)[A]		3.4
Прерыв.ток (норм.перегруз) [A]		3.74
Расчетная масса брутто [кг]		4.9
Расчетная масса нетто [кг]		4.6
Изготовитель	ERR01	Невозм. определить изготовит.
Рекомендуемый завод	ERR01	Невозм. определить изготовит.
Код модели 01		FC-102P1K5T4E20H2XXX
Код модели 02		XXXSXXXXAXBXCXXXXDX
Recommended Plant		ERR01
