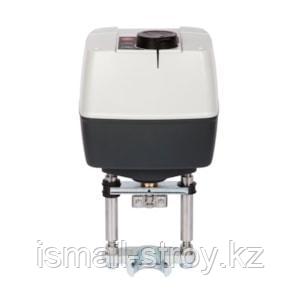

Электропривод AME 658 SD (Артикул: 082G3448)

Описание продукта

Электропривод AME 658 SD — это высокоэффективное устройство, предназначенное для управления клапанами в системах централизованного отопления. Привод оснащён модулирующим и трёхпозиционным управляющим сигналом, обеспечивая точный контроль положения штока. Он также имеет встроенную функцию безопасности с возвратной пружиной, которая опускает шток в случае отключения питания.

Технические характеристики

• Артикул: 082G3448

• Модель: AME 658 SD

• Напряжение питания: 24 В переменного тока / 24 В постоянного тока

• Потребляемая мощность: 19 Вт

• Скорость привода: 2 с/мм и 6 с/мм (стандарт)

• Управляющие сигналы: 0(2) - 10 В или 0(4) - 20 мА

• Импеданс:

  • Для сигнала 0(2) - 10 В: 40 кОм

  • Для сигнала 0(4) - 20 мА: 500 Ом

• Усилие закрытия: 2000 Н

• Ход: 50 мм

• Класс защиты корпуса: IP54

• Класс электрической защиты: II

• Функция безопасности: Да (возвратная пружина опускает шток)

• Ручное управление: Да

• Температура окружающей среды:

  • Рабочая: от 0°C до 55°C

  • Хранение: от -40°C до 70°C

• Масса нетто: 9.67 кг

• Объем: 18.6 литров

• Европейский товарный номер (EAN): 5710104037356

Преимущества

• Функция безопасности: Возвратная пружина опускает шток при отключении питания, что обеспечивает безопасность и защиту системы.

• Точность управления: Модулирующий и трёхпозиционный сигнал позволяет точно регулировать положение штока, что способствует повышению эффективности работы системы.

• Универсальность: Привод совместим с различными клапанами в системах централизованного отопления.

Применение

Электропривод AME 658 SD широко используется в системах:

• Централизованного отопления

• Охлаждения и вентиляции

• Системах автоматического управления крупными объектами

Вопросы и ответы

1. Какую мощность потребляет привод?

Привод потребляет 19 Вт.

2. Можно ли управлять электроприводом вручную?

Да, привод поддерживает ручное управление.

3. Какая функция безопасности предусмотрена?

Возвратная пружина опускает шток клапана при отключении питания, что предотвращает повреждение оборудования.

Заключение

Электропривод AME 658 SD — это надёжное и высокоэффективное устройство для управления клапанами в системах отопления и охлаждения. Благодаря функциям безопасности и точному управлению, этот электропривод является идеальным выбором для крупных объектов и централизованных систем отопления.

Информация о продукте



Масса брутто	9.702 Kilogram
Вес нетто	9.67 Kilogram

Volume	18.6 Liter
Европейский Товарный Номер	5710104037356



China RoHS compliance	Out of scope
Description	AME 658 SD 24В
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
In scope of WEEE and contain batteries	No
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
SCIP dossier no.	38d9fd19-a526-49ad-8808-aa95a279a87e
SCIP dossier product name	AMV(E) 65x/685/855
UK RoHS compliance	Out of scope
Возвратная пружина опускает шток	Да
Возвратная пружина поднимает шток	Нет
Группа продуктов	Electrical actuators
Класс защиты	II
Класс защиты корпуса	IP54
Напряжение питания [В пост. тока]	24 В
Напряжение питания [В] пер. ток	24 В
Область применения	Регуляторы большой серии для централизованного отопления
Обратная связь по положению штока клапана	Да

Потребляемая мощность [Вт]	19 Вт
Ручное управление	Да
Скорость привода [с/мм]	2 с/мм 6 с/мм
Скорость электропривода	Стандарт
Температура окружающей среды [°C] [Max]	55 °C
Температура окружающей среды [°C] [Min]	0 °C
Температура хранения [°C] [Max]	70 °C
Температура хранения [°C] [Min]	-40 °C
Тип	AME 658 SD
Тип привода	Электрический
Тип управляющего сигнала	Модулирующий/трёхпозиционный
Управляющий входной сигнал Y (В), импеданс (кОм)	40 кОм
Управляющий входной сигнал Y (мА), импеданс (Ом)	500
Управляющий входной сигнал Y [В]	0(2) - 10 В
Управляющий входной сигнал Y [мА]	0(4) - 20 мА
Усилие закрытия [Н]	2000 Н
Функция безопасности	Да
Ход [мм]	50 мм
