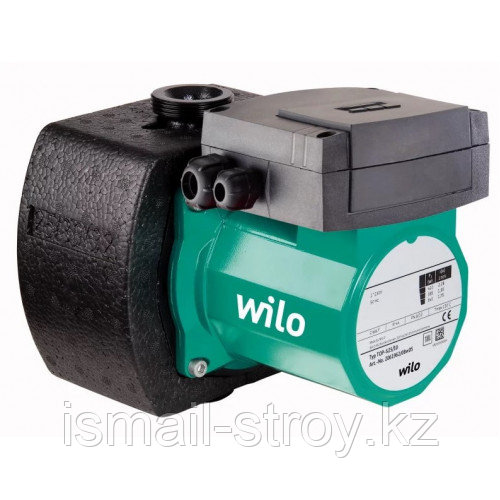

Циркуляционный насос Wilo TOP-S 40/7 EM PN6/10

Описание

Циркуляционный насос Wilo TOP-S 40/7 EM PN6/10 предназначен для систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем. Это надежный насос с мокрым ротором, который требует минимального обслуживания и обеспечивает высокую производительность.

Особенности и преимущества

• Ручная регулировка мощности: 3 ступени частоты вращения.
• Электродвигатель:
  • 1-фазный (P2 до 90 Вт): Встроенная защита обмотки от перегрева.
  • 1-фазный (P2 ≥ 180 Вт): Полная защита электродвигателя с защитным контактом обмотки и устройством отключения (опция: SK 602N/SK 622N).
  • 3-фазный (P2 до 90 Вт): Встроенная защита обмотки от перегрева.
  • 3-фазный (P2 ≥ 180 Вт): Полная защита электродвигателя с защитным контактом обмотки и устройством отключения (опция: SK 602N/SK 622N).
• Электроподключение: к сети 3–230 В с опциональным штекером переключения.
• Корпус: Катафорезное покрытие для защиты от коррозии.
• Фланец: Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65).

Технические характеристики

• Допустимый диапазон температур: от –20 до +130 °C, кратковременно до +140 °C.
• Электроподключение:
  • 1~230 В, 50 Гц (в зависимости от типа).
  • 3~230 В, 50 Гц (опционально).
  • 3~400 В, 50 Гц.
• Класс защиты: IP X4D.
• Резьбовое или фланцевое подсоединение: Rp 1 до DN 100.
• Макс. рабочее давление: 6/10 бар или 6 бар (специальное исполнение: 10 бар).

Оснащение и функции

• Режимы работы: Переключение ступеней частоты вращения.
• Ручное управление: 3 ступени частоты вращения (2 ступени у 1-фазных насосов с P2 ≥ 350 Вт).
• Автоматическое управление: Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт).
• Сигнализация и индикация:
  • Защитный контакт обмотки (WSK) для насосов с P2 ≥ 180 Вт.
  • Контрольная лампа направления вращения (только для 3-фазных насосов).
  • Индикация выбранной ступени частоты вращения.
• Управление сдвоенными насосами: Режимы «основной/резервный» или параллельный.

Комплект поставки

• Насос
• Теплоизоляция
• Уплотнения для резьбового соединения
• Подкладные шайбы фланцевых болтов (при номинальных диаметрах DN 40 ‐ DN 65)
• Инструкция по монтажу и эксплуатации

Опции и принадлежности

• Исполнение для особых напряжений по запросу.
• Резьбовые соединения для резьбового подсоединения.
• Контрфланцы при фланцевом подсоединении.
• Компенсаторы.
• Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя.
• Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20).

Данные для заказа

• Вес (брутто): 12.5 кг

• Вес (нетто): 11 кг

• Размеры упаковки:

  • Высота (брутто): 260 мм
  • Высота (нетто): 273 мм
  • Длина (брутто): 350 мм
  • Длина (нетто): 250 мм
  • Ширина (брутто): 225 мм
  • Ширина (нетто): 204 мм

• Номер EAN: 4016322936961

Применение

• Допустимые среды: Вода систем отопления (согласно VDI 2035), водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики).
