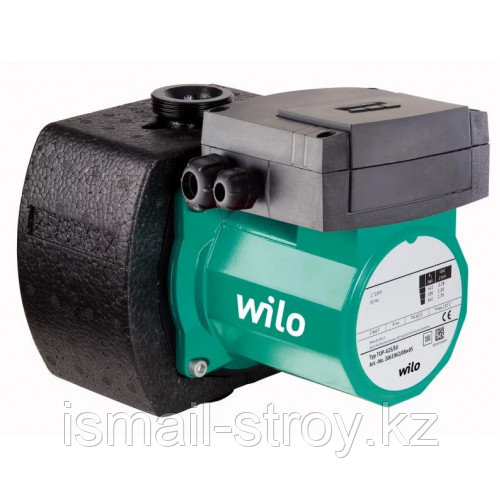

Циркуляционный насос Wilo TOP-S 25/10 EM PN6/10 (1~230 V)

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

• Ручная регулировка мощности с 3 ступенями частоты вращения
• Насосы с 1-фазным электродвигателем:
  • P2 до 90 Вт: встроенная защита обмотки от перегрева
  • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
• Насосы с 3-фазным электродвигателем:
  • P2 до 90 Вт: встроенная защита обмотки от перегрева
  • P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
• Электроподключение к сети 3–230 В с опциональным штекером переключения
• Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
• Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
• Теплоизоляционные кожухи

Описание серии

Тип

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение

Системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Обозначение

Пример: TOP-S 40/10

• TOP-S Стандартный насос (с резьбовым или с фланцевым соединением)
• 40/ Номинальный внутренний диаметр для подсоединения
• 10 Номинальный напор [м] при подаче Q = 0 м³/ч

Особенности/преимущества продукции

• Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
• Ручная регулировка мощности с 3 ступенями частоты вращения
• Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Технические характеристики

• Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
• Электроподключение к сети:
  • 1~230 В, 50 Гц (в зависимости от типа)
  • 3~230 В, 50 Гц (штекер переключения опционально)
  • 3~400 В, 50 Гц
• Класс защиты: IP X4D
• Резьбовое‐ или фланцевое подсоединение (в зависимости от типа): Rp 1 до DN 100
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Оснащение/функции

Режимы работы

• Переключение ступеней частоты вращения
• Ручное управление: Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт)
• Автоматическое управление: Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)
• Сигнализация и индикация: Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
• Контрольная лампа направления вращения (только для 3-фазных насосов)
• Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами

Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

• Для насосов с фланцевым подсоединением: исполнения фланца
• Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
• Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6
• Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
• Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы

• Корпус насоса: Серый чугун
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: металлографит

Комплект поставки

• Насос
• Теплоизоляция
• С уплотнениями для резьбового соединения
• Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ‐ DN 65)
• Инструкция по монтажу и эксплуатации

Опции

• Исполнение для особых напряжений по запросу.

Принадлежности

• Резьбовые соединения для резьбового подсоединения
• Контрфланцы при фланцевом подсоединении
• Компенсаторы
• Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
• Для насосов 3400 В: Штекер переключения 3230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)

Размеры/вес

• Вес, кг: 6.2

Материалы

• Вал насоса: Нержавеющая сталь (X46Cr13)
• Корпус насоса: Серый чугун (EN‐GJL-200)
• Подшипники: Металлографит
• Рабочее колесо: Синтетический материал (полипропилен - 50 GF)

Данные для заказа

• Вес (брутто), кг: 7.1
• Вес (нетто), кг: 6.2
• Вид упаковки: Картон
• Высота (брутто), мм: 215
• Высота (нетто), мм: 245
• Длина (брутто), мм: 270
• Длина (нетто), мм: 180
• Изделие: Wilo
• Количество на один слой, шт: 16
• Количество на поддон, шт: 96
• Номер EAN: 4016322892007

Свойства упаковки

• Тип: TOP-S 25/10
• Цвет: Зелено-черный
• Ширина (брутто), мм: 178
• Ширина (нетто), мм: 184

Допустимая перекачиваемая среда

• Вода систем отопления (согласно VDI 2035)
• Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)

Подсоединения к трубопроводу

• Габаритная длина l0, мм: 180
• Резьба: G 1½
• Резьбовое соединение труб: Rp 1

Допустимая область применения

• Диапазон температур при макс. температуре окружающей среды +40 °C: -20 до +130 (в кратковременном режиме
